NPU Profil Fiyatları
NPU profil; U (kanal) şeklindeki kesitiyle çerçeve, şasi ve bağlantı elemanlarında kullanılan haddelenmiş çelik profildir (UPN · DIN 1026 / EN 10365).
Özet Bilgiler
- Standart
- EN 10365 · DIN 1026 (UPN)
- Kalite
- S235JR · S275JR · S355JR
- Kesit
- U (kanal), eğimli iç başlık
- Ölçü Aralığı
- NPU 30 – NPU 400
- Boy
- 6 – 12 m (talebe göre kesim)
- Teslim
- EN 10204 3.1 sertifikalı

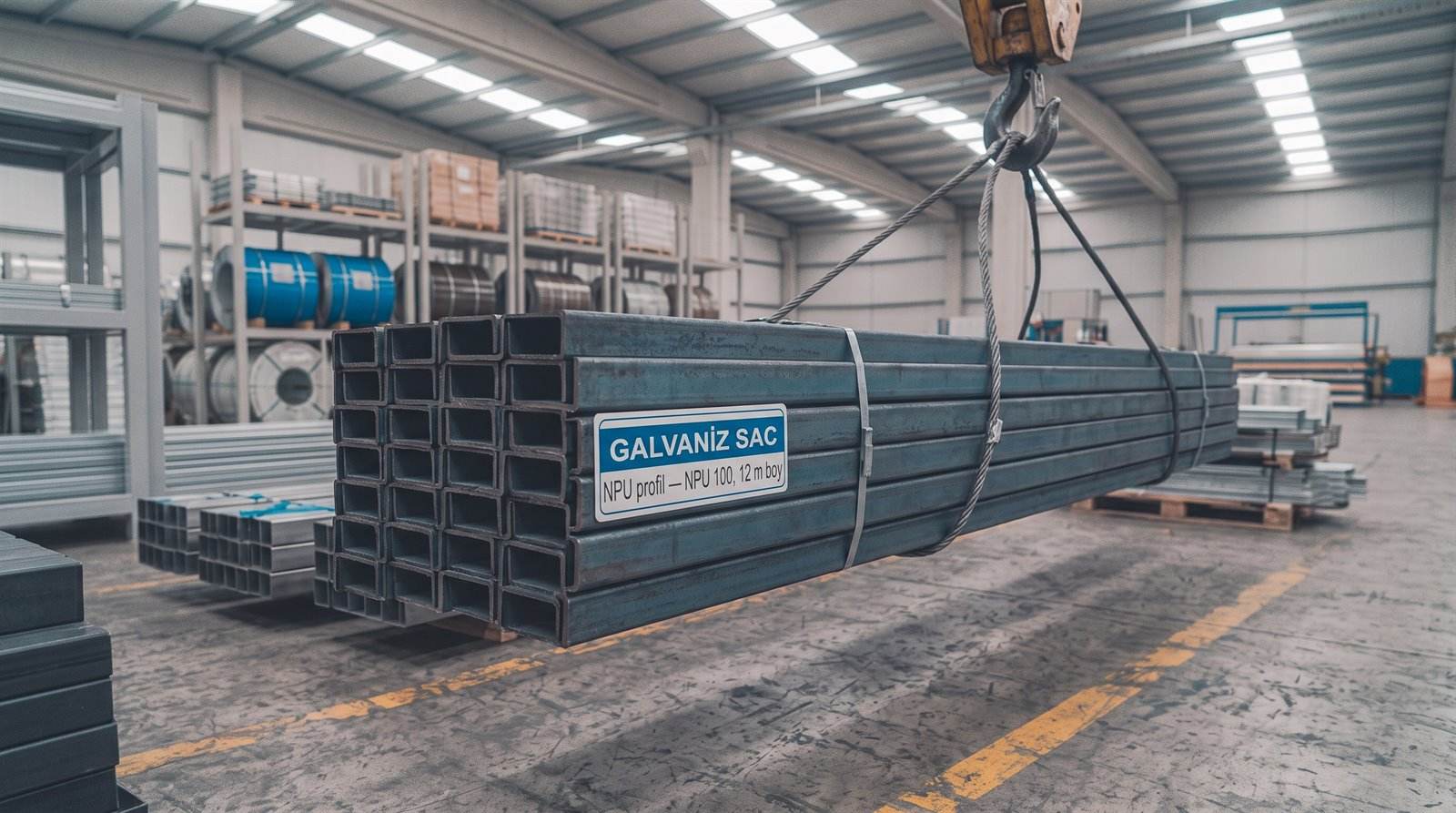

NPU profil (uluslararası kodu UPN), U harfi biçimindeki kesitiyle bilinen haddelenmiş çelik kanal profildir. Anma ölçüsü profil yüksekliğini (mm) belirtir; başlıkların iç yüzeyi hafif eğimlidir. Tek tarafı açık kesiti sayesinde çerçeve, kutu ve bağlantı imalatında pratik montaj olanağı sunar.
İki NPU profil sırt sırta kaynaklanarak kapalı kutu kesit de oluşturulabilir. S235JR, S275JR ve S355JR kalitelerinde 6–12 m boylarda üretilir. Başlıkları paralel olan varyantı ise UPE olarak adlandırılır.
İlgili Standartlar ve Kaliteler
Kullanım Alanları
- Çelik çerçeve, şasi ve makine gövdeleri
- Kapı-pencere kasa ve lento imalatı
- Vagon, römork ve karoser konstrüksiyonu
- Raf, platform ve merdiven imalatı
- Kutu kesit için sırt sırta birleştirme
- Genel kaynaklı çelik konstrüksiyon
| Kalite | Standart | Akma (min, MPa) | Çekme (MPa) | Kullanım |
|---|---|---|---|---|
| S235JR | EN 10025-2 | 235 | 360–510 | Genel yapı |
| S275JR | EN 10025-2 | 275 | 410–560 | Orta mukavemet |
| S355JR | EN 10025-2 | 355 | 470–630 | Yüksek mukavemet |
| Profil | h × b (mm) | Gövde s (mm) | Flanş t (mm) | Ağırlık (kg/m) |
|---|---|---|---|---|
| NPU 65 | 65 × 42 | 5,5 | 7,5 | 7,09 |
| NPU 80 | 80 × 45 | 6,0 | 8,0 | 8,64 |
| NPU 100 | 100 × 50 | 6,0 | 8,5 | 10,6 |
| NPU 120 | 120 × 55 | 7,0 | 9,0 | 13,4 |
| NPU 140 | 140 × 60 | 7,0 | 10,0 | 16,0 |
| NPU 160 | 160 × 65 | 7,5 | 10,5 | 18,8 |
| NPU 180 | 180 × 70 | 8,0 | 11,0 | 22,0 |
| NPU 200 | 200 × 75 | 8,5 | 11,5 | 25,3 |
| NPU 220 | 220 × 80 | 9,0 | 12,5 | 29,4 |
Fiyatlar KDV hariç, ton/kg bazında bilgilendirme amaçlıdır ve piyasa (USD/kur, Londra Metal Borsası, hammadde endeksi) koşullarına göre günlük değişebilir. Net fiyat ve teklif için lütfen bize ulaşın.
NPU (UPN) ile UPE Farkı
NPU / UPN profilde başlıkların iç yüzeyi eğimlidir (konik). UPE profilde ise başlık iç yüzeyi paraleldir; bu, cıvatalı bağlantıyı kolaylaştırır ve biraz daha yüksek kesit verimi sağlar. İki tip de U (kanal) kesitlidir ve benzer alanlarda kullanılır; klasik ve en yaygın olanı NPU'dur.
Sıkça Sorulan Sorular
NPU profil nedir?
NPU ile NPI arasındaki fark nedir?
NPU profilin ağırlığı ne kadardır?
NPU profil hangi boylarda bulunur?
İki NPU profil birleştirilebilir mi?
